按流體對檢測元件熱源的熱量作用可分為熱量傳遞轉移效應和熱量消散效應或冷卻效應。



按檢測變量可分為溫度測量法和功率消耗測量法。



按流量傳感器結構可分為(有測量管的)接入管道式和插入式。



按測量流體可分為氣體和液體用。



氣體是當前tmf主要應用的流體，從微小流量到大管徑大流量都可使用。

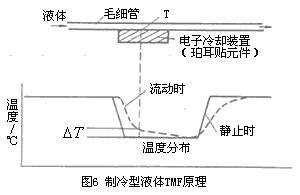

液體用tmf 在20世紀90年代初中期開始發展并在工業生產中應用，但當前主要為微小流量儀表。有消耗功率測量法的熱分布式tmf和利用珀?duì)柼? peltier)致冷元件在檢測部位致冷(即附加熱)的tmf。后者的測量原理如圖6所示，流量傳感器由測量毛細管、電子冷卻裝置(珀?duì)柼?和3各溫度檢出件組成。測量管和致冷元件接觸，無液體流動時冷卻到某一溫度時，兩者溫度相等;液體流動時致冷元件附近測量毛細管溫度上升，如虛線所示分布，測量溫度檢測點的兩者溫度差以求的流量。
